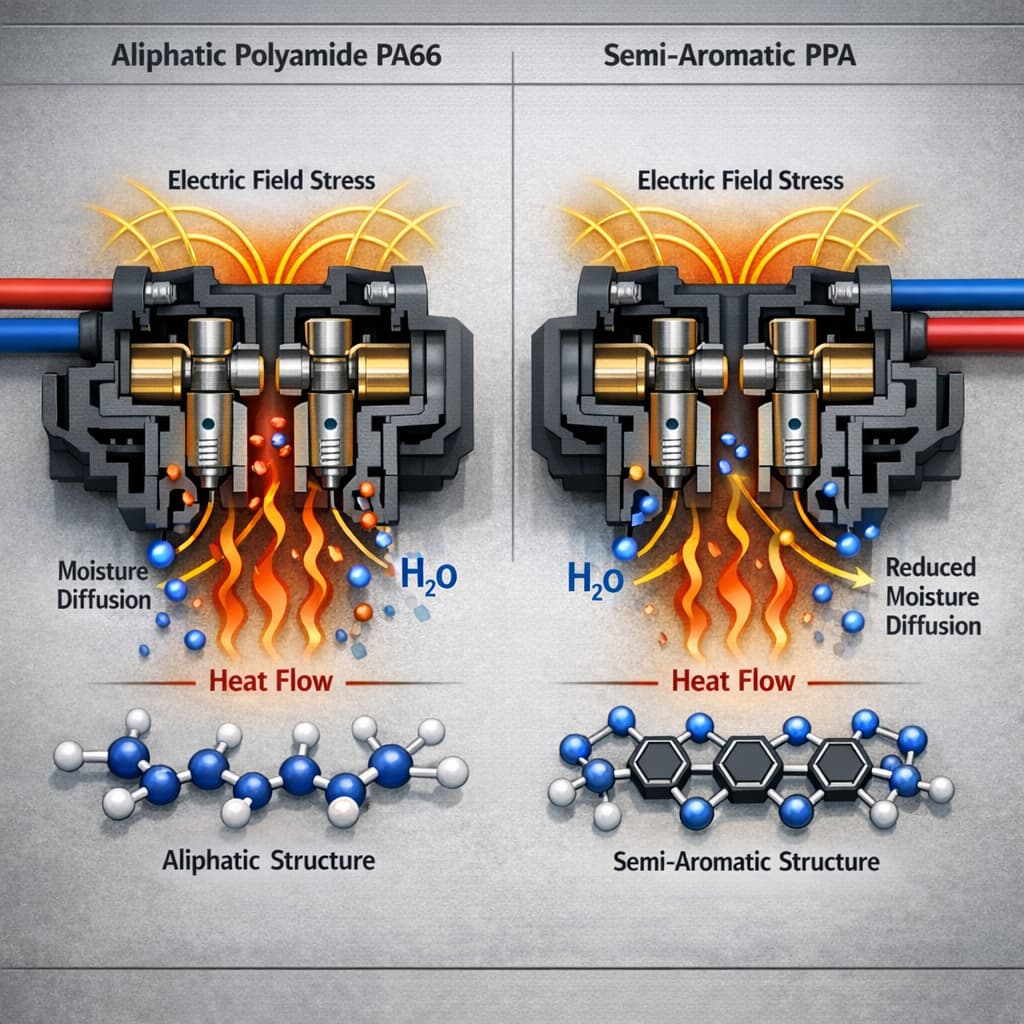

Влагопоглощение — ещё один фактор, который часто недооценивают. Даже в армированных стекловолокном или огнестойких марках PA66 сохраняет более высокое равновесное содержание влаги, чем полуароматические полиамиды. В электрической среде поглощенная влага вызывает не только изменение размеров; под действием электрического поля, Это способствует формированию проводящих путей, ускоряя снижение объемного удельного сопротивления. Это объясняет, почему компоненты из PA66 могут хорошо себя показывать при испытаниях в сухом состоянии, но приближаться к критическим пределам после гидротермического старения.
ППА Из-за своей полуароматической молекулярной структуры полимер ведет себя иначе. Введение ароматических колец ограничивает подвижность цепей и стабилизирует полимерную сетку при повышенных температурах. В результате, Как правило, PPA демонстрирует более стабильные электрические свойства при длительном воздействии тепла. Низкое влагопоглощение дополнительно замедляет снижение производительности в условиях повышенной влажности.
Данные инженерных испытаний подтверждают эту тенденцию. После 1000 часов старения при 150°C армированный стекловолокном полиамид PA66 часто демонстрирует заметное снижение объемного удельного сопротивления, иногда превышающее один порядок величины. При сопоставимых условиях армирования, соединения ППА Как правило, наблюдается более умеренное и контролируемое ухудшение характеристик. Аналогичные тенденции можно наблюдать и в работе CTI.
Это не означает, что PA66 непригоден для применения в электротехнике при высоких температурах. Проблема заключается в правильном определении пределов его применения. При одновременном воздействии длительного термического воздействия, электрических нагрузок и высоких требований к надежности запас прочности PA66 сужается. Преимущество PPA заключается не в пиковых значениях производительности, а в его стабильности на протяжении всего срока службы.
