Три решения для получения глянцевой поверхности без потери прочности, устраняющие вытекание стекловолокна и его выпадение.

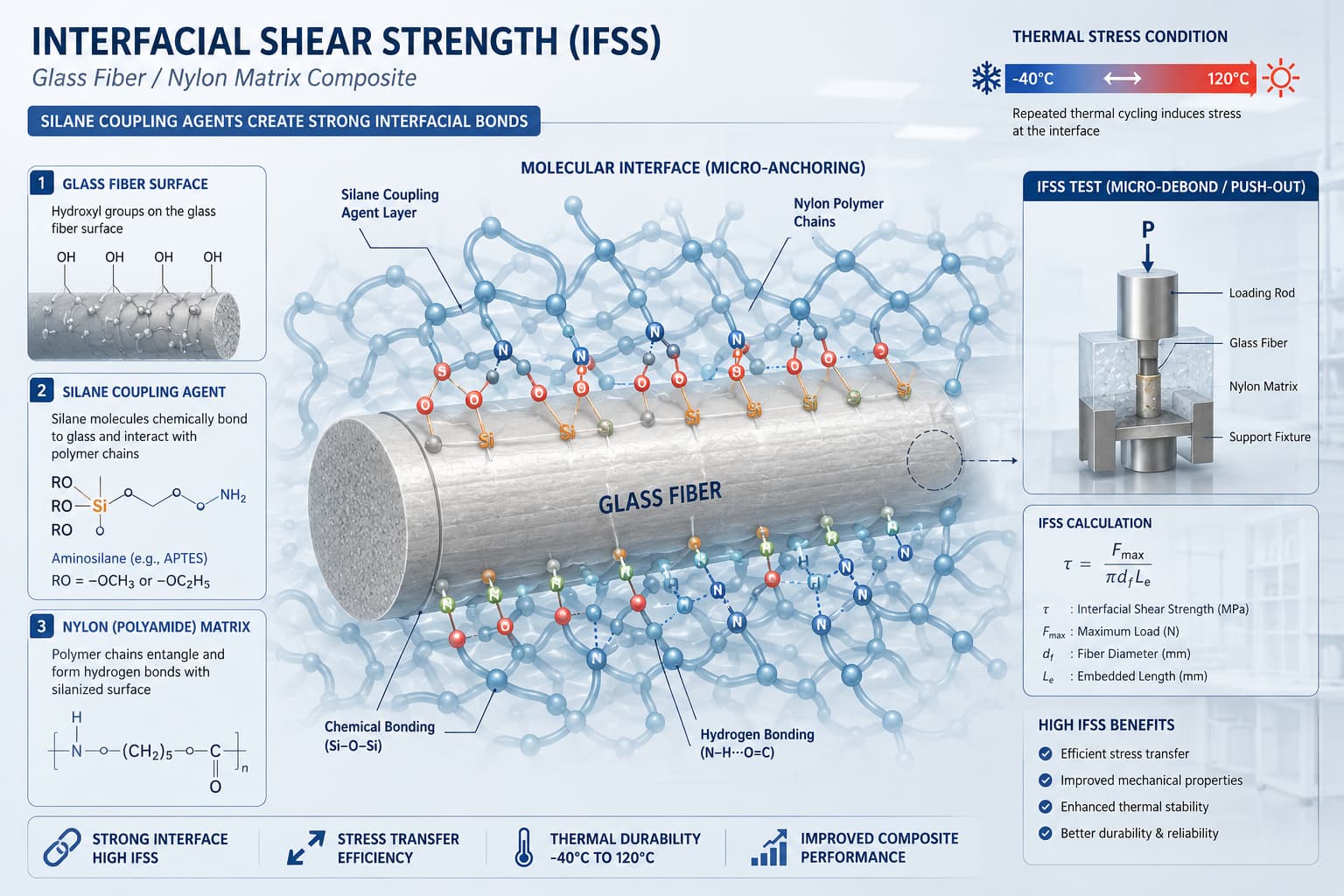

Второй путь рассматривает "Межфазное сродство и химическое закрепление«Обнажение волокон часто усугубляется межфазным расслоением из-за локализованных перепадов напряжений во время дифференциального термического сжатия. Использование современных силановых связующих агентов для вторичной пропитки поверхности волокон, наряду с in situ смешиванием высокожестких низкомолекулярных упрочняющих сегментов, позволяет создать высокоэластичную переходную зону на границе раздела фаз. Эта методология оптимизирует межфазную прочность на сдвиг (IFSS). При высоком давлении впрыска прочные химические связи жестко удерживают полимерные цепи на геометрии волокна, предотвращая фазовое расслоение даже при агрессивных градиентах сдвига на стенках. В автомобильных структурных испытаниях, подвергнутых жесткому термическому циклированию (от -40°C до 120°C), компоненты, разработанные с таким межфазным закреплением, демонстрируют нулевое отражение волокон при интенсивном освещении, сохраняя при этом более 92% своего первоначального модуля упругости при изгибе после длительного старения».
Третий технический подход сочетает физическую динамику материалов с формованием с быстрым тепловым циклом (RHCM). Традиционные методы литья под давлением поддерживают температуру пресс-формы в диапазоне от 80°C до 100°C, что приводит к мгновенному затвердению нейлоновой матрицы при контакте с инструментом и делает волокна уязвимыми для миграции на поверхности. Метод RHCM решает эту проблему, используя перегретый пар или высокочастотную индукцию для повышения температуры поверхности пресс-формы выше 150°C — превышая температуру стеклования (Tg) и фронт кристаллизации полиамида — непосредственно перед литьем. Матрица остается в сверхтекучем состоянии, идеально воспроизводя микротекстуру инструмента, при этом глубоко упаковывая стекловолокна в сердцевину компонента. После завершения заполнения быстрое водяное охлаждение затвердевает деталь. Такая конструкция нейтрализует эффект сдвига поверхностного слоя. Данные производства показывают, что полиамид, армированный 50% стекловолокном и обработанный методом RHCM, достигает зеркального блеска выше 85% и полностью устраняет линии сварки, при этом повышая прочность на растяжение примерно на 3% благодаря превосходной кристаллической ориентации.
Эти три технических направления функционируют не как изолированные решения, а как интегрированный набор инструментов, адаптированный к параметрам стоимости, возможностям оснастки и конкретным требованиям международных покупателей. Используя реологическую модификацию в качестве базовой химической основы, добавляя межфазное закрепление и применяя терморегулирование для получения высококачественных геометрических форм, вполне возможно добиться зеркального блеска поверхности, сохраняя при этом от 30% до 60% блеска. армирование волокнами эта эмпирическая методология преодолевает разрыв между научной теорией и практикой на производстве, выступая в качестве мощного коммерческого рычага в сфере закупок в высокотехнологичном глобальном производстве.
