Три решения для получения глянцевой поверхности без потери прочности, устраняющие вытекание стекловолокна и его выпадение.

В секторе конструкционных пластмасс, особенно в отношении полимеров с высоким содержанием стекловолокна, используемых в легких конструкционных компонентах, «выход волокон» и шероховатость поверхности остаются постоянными проблемами, ограничивающими их интеграцию в высококачественную бытовую электронику, автомобильные интерьеры и прецизионные медицинские корпуса. Зарубежные технические группы по закупкам часто сталкиваются с образцами, имеющими матовую, беловатую поверхность с серебристыми прожилками — явными признаками выхода волокон. Распространенная, но ошибочная реакция в цехе обработки заключается в слепом повышении температуры впрыска или переизбытке стандартных смазочных материалов. Это неизбежно приводит к катастрофическому падению механических свойств, таких как ударная вязкость и модуль упругости при растяжении, создавая критический разрыв в доверии между поставщиками и промышленными покупателями в сегменте B2B.

Для решения этой проблемы необходимо провести исследование микрореологии и термодинамики межфазных границ. Плавающее движение волокон обусловлено различиями в скоростях сдвига, вязкости и усадке при кристаллизации между неорганическим стекловолокном и органической смоляной матрицей (например, PA6 или ПА66По мере продвижения фронта расплава, смола, попадая в полость формы, быстро замерзает на холодной стали, образуя затвердевший поверхностный слой. Одновременно внутренние силы сдвига выталкивают жесткие, неоднородные волокна наружу. Если полимерная матрица не может достаточно быстро обволакивать эти волокна из-за недостаточной локальной вязкости или плохого смачивания, волокна прорываются через фронт расплава. Поэтому для поддержания превосходного блеска поверхности при сохранении целостности структурной матрицы требуется продуманный синтез модификации реологии смолы, химического закрепления на границе раздела фаз и усовершенствованного управления термическим формованием.

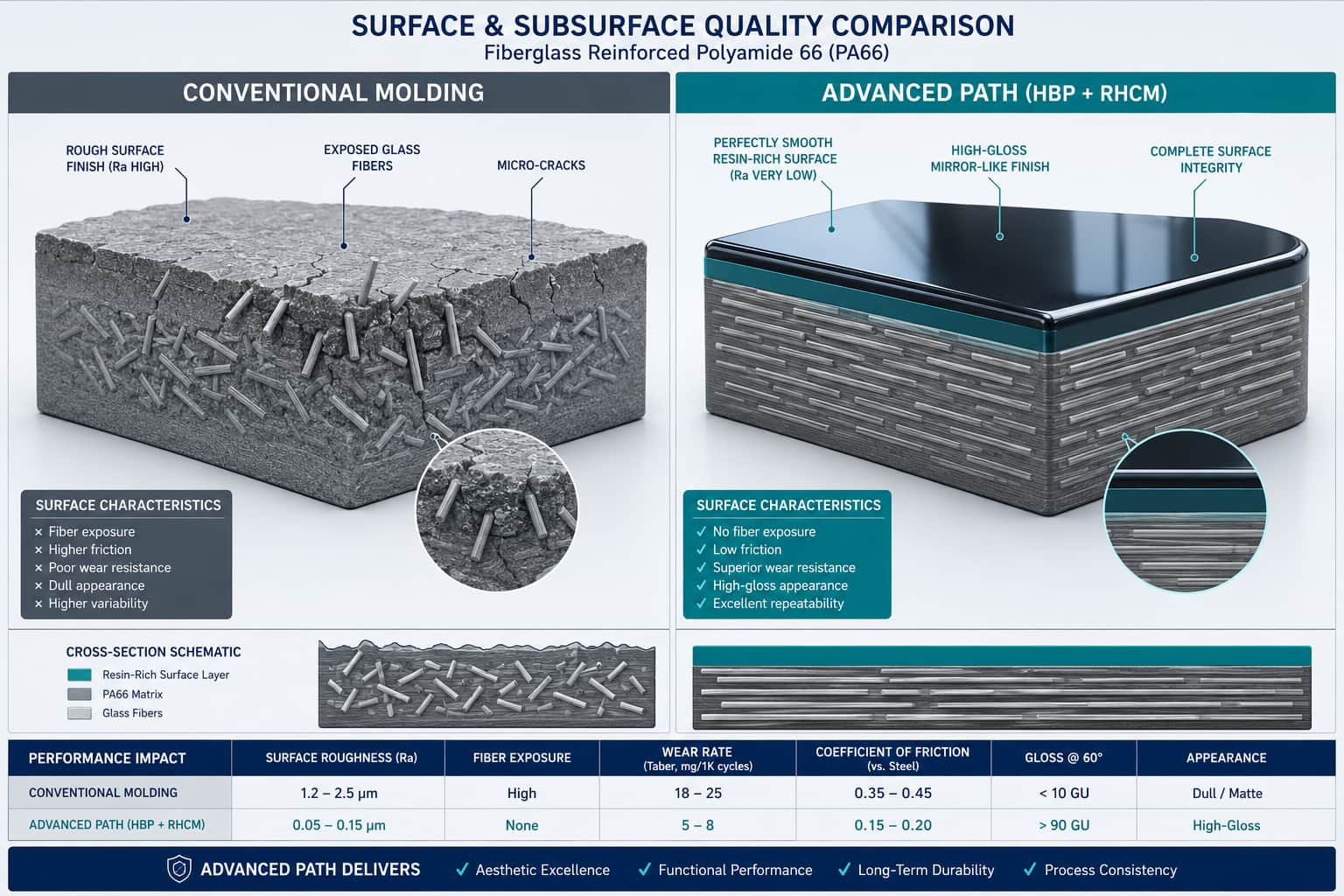

Первый путь определяет «микрореологическое равновесие». Вместо уменьшения длины волокон, что катастрофически сокращает критическую длину волны разрушения и снижает ударную прочность, инженерное совершенство сосредоточено на модификации распределения молекулярной массы полимерной матрицы в сочетании с интеграцией гиперразветвленных полимеров (ГВП) или реактивных модификаторов реологии. Введение специализированных гиперразветвленных структур в виде долей значительно снижает кажущуюся вязкость и показатель неньютоновской текучести в зонах с высоким сдвигом, не нарушая при этом основную макромолекулярную структуру. Этот высокотекучий расплав мгновенно обволакивает и смачивает волокна, образуя плотный, богатый смолой смазывающий пограничный слой вдоль поверхности инструмента. Эмпирические исследования подтверждают, что данная конфигурация снижает шероховатость поверхности (Ra) с 2,4 мкм до уровня ниже 0,4 мкм, в то время как концевые функциональные группы HBP обеспечивают сшивание in situ с концами нейлоновых цепей, что приводит к увеличению ударопрочности с надрезом на 5–8%.
