Правильное использование переработанного модифицированного нейлона: соотношение смешивания и методы компенсации эксплуатационных характеристик 01
В современной области литья под давлением и применения конструкционных пластмасс правильное использование модифицированного переработанного нейлона, такого как переработанный полиамид PA6, имеет важное значение. ПА66— значительно расширилась за пределы простой стратегии снижения затрат. Она стала ключевым элементом устойчивого развития цепочки поставок и управления углеродным следом. Однако многие производственные компании часто сталкиваются с резким падением производительности в практическом производстве. Широко распространены такие проблемы, как внезапная потеря прочности изделия при непрерывном формовании, недостаточная усталостная прочность, хрупкое разрушение конструкционных деталей при низких температурах и сильные серебристые полосы или пузырьки, вызванные гидролитической деградацией. Первопричина заключается не в присущей переработанному нейлону непригодности к использованию, а скорее в недостаточном понимании механизмов молекулярной деградации полиамида при многократной термической обработке, а также в отсутствии точного контроля соотношения добавок и соответствующих методов компенсации производительности на молекулярном уровне.
В реальных инженерных условиях нейлоновые смолы демонстрируют чрезвычайную чувствительность к воздействию тепла, механическим сдвиговым нагрузкам и остаточной влаге. В процессе каждого термического плавления и высокоскоростного прохождения через шнек литьевой машины амидные связи вдоль основной цепи полиамида подвергаются значительному риску разрыва, что приводит к снижению молекулярной массы и расширению распределения молекулярной массы. В случае модифицированных нейлоновых отходов, армированных стекловолокном, механический сдвиг дополнительно вызывает сильное снижение длины волокон, при этом средняя длина стекловолокна может уменьшиться с первоначальных 200–300 микрон до менее 100 микрон, что напрямую ухудшает исходные прочностные и ударные свойства материала. Прямое смешивание высоких процентов переработанного материала с первичной смолой без тщательной предварительной обработки приводит к ухудшению внешнего вида поверхности с обнаженными волокнами, а также к резкому снижению внутренней усталостной прочности, что серьезно ухудшает стабильность качества продукции.

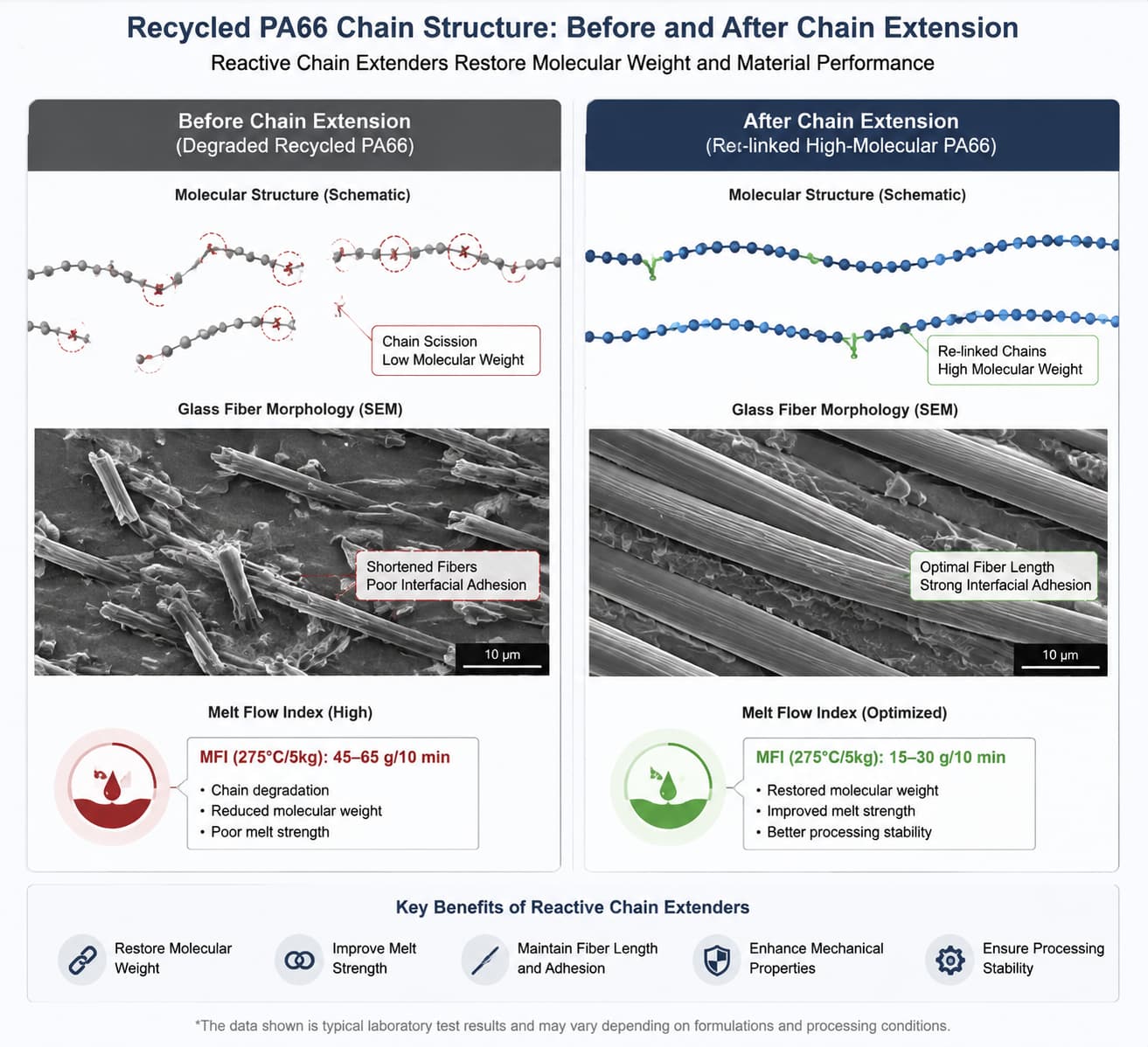

Установить надежные стандарты использования переработанный нейлонОсновным предварительным условием является точное понимание эволюции свойств в процессе переработки. Термогравиметрический анализ и испытания на скорость потока расплава (MFR) показывают, что по мере увеличения количества циклов переработки или роста доли переработанного материала MFR увеличивается нелинейно, отражая разрыв молекулярных цепей и потерю вязкости. Кроме того, переработанные гранулы быстро поглощают влагу из окружающей среды во время хранения. Если их не подвергать тщательной сушке осушителем перед переработкой, остаточная влага вызывает сильный гидролиз при высоких температурах, быстро разрывая полимерные цепи. Поэтому разработка строгого протокола предварительной сушки для поддержания содержания влаги строго ниже 0,1% (в идеале ниже 0,05%) внутри бункера является незаменимой основой для функционирования любого метода компенсации производительности.
Что касается соотношений добавления, то инженерный опыт и эмпирические данные показывают, что универсального «золотого соотношения» не существует. Вместо этого, Соотношения необходимо классифицировать на основе требований к конечному применению, нагрузок на конструкцию и динамики заполнения формы. Для неконструкционных деталей или промышленных компонентов с минимальными эстетическими стандартами доля вторичного сырья может достигать 25–30%, при этом прочность на растяжение и модуль упругости при изгибе обычно остаются на уровне 85–90% от показателей первичного материала. Однако для прецизионных конструкционных компонентов, подверженных динамическим нагрузкам, сильным ударам или высокой усталости, доля вторичного сырья должна быть строго ограничена 10–15%. Превышение 30% содержания вторичного сырья часто приводит к катастрофическому снижению относительного удлинения при разрыве и ударной вязкости с надрезом, а реология расплава становится крайне нестабильной, что приводит к чередованию облоя и коротких впрысков при литье под давлением.
Часто задаваемые вопросы
1. Каков ваш минимальный объем заказа (MOQ)?
Для заказов образцов мы рекомендуем минимальный объем заказа в 5 кг, чтобы обеспечить достоверность теста.
Для оптовых заказов мы рекомендуем минимальный объем в 1000 кг; чем больше объем, тем ниже стоимость доставки.
2. О примере.
Образцы весом до 5 кг предоставляются бесплатно, стоимость доставки не включена.
3. О качестве.
Мы сертифицированы по стандарту ISO9001 и располагаем современным испытательным оборудованием, гарантирующим, что каждая партия продукции проходит проверку и соответствует требованиям качества перед отгрузкой.
4. О сроках доставки.
Обычно образцы отправляются в течение 3-5 дней, а оптовые заказы — в течение 7-10 дней.
5. Информация о транзакциях и способах оплаты.
Мы поддерживаем следующие способы оплаты: TT, LC, EXW, FOB, CIF, CNF.
