Подробный анализ крупнозернистых и мелкозернистых порошков: как распределение частиц по размерам (PSD) влияет на качество нейлонового покрытия 01
В практическом применении нейлона (ПА11, ПА12При использовании порошкового электростатического напыления и нанесения покрытий методом погружения в псевдоожиженный слой дефекты покрытия, такие как микропоры, эффект «апельсиновой корки», неравномерная толщина и истончение краев, часто объясняются температурой запекания или предварительной обработкой подложки. Однако, Глубокий технический анализ сценариев промышленной переработки показывает, что многие устойчивые колебания качества напрямую связаны с распределением частиц по размерам (PSD) исходного порошка. Размер частиц — это далеко не простой, единый показатель; различное физическое поведение крупных и мелких частиц в процессе псевдоожижения, электростатического переноса и термического плавления напрямую определяет конечные характеристики покрытия с точки зрения коррозионной стойкости, механической прочности и топометрии поверхности.
В процессах электростатического напыления и псевдоожиженного слоя частицы порошка подвергаются принципиально различным физическим силам и динамике теплопередачи. Когда частицы движутся от распылителя к заготовке под действием электрического поля, аэродинамическое сопротивление непрерывно взаимодействует с электростатической силой. Мелкие частицы (обычно определяемые как частицы размером менее 20 микрон) обладают минимальной массой и чрезвычайно большой удельной поверхностью, что делает их очень восприимчивыми к турбулентности воздушного потока и агломерации. Это приводит к разбрызгиванию из сопла распылителя. После осаждения эти агломераты захватывают воздух, который с трудом выходит во время последующего отверждения расплава, что приводит к образованию микроскопических микропор или кратерных дефектов. Напротив, крупные частицы (более 80 или 100 микрон) демонстрируют превосходную гидродинамику, но им не хватает достаточной электростатической адгезии, что приводит к преждевременному отслоению до попадания в печь или медленному выравниванию во время плавления, что проявляется в виде выраженных дефектов типа «апельсиновой корки».

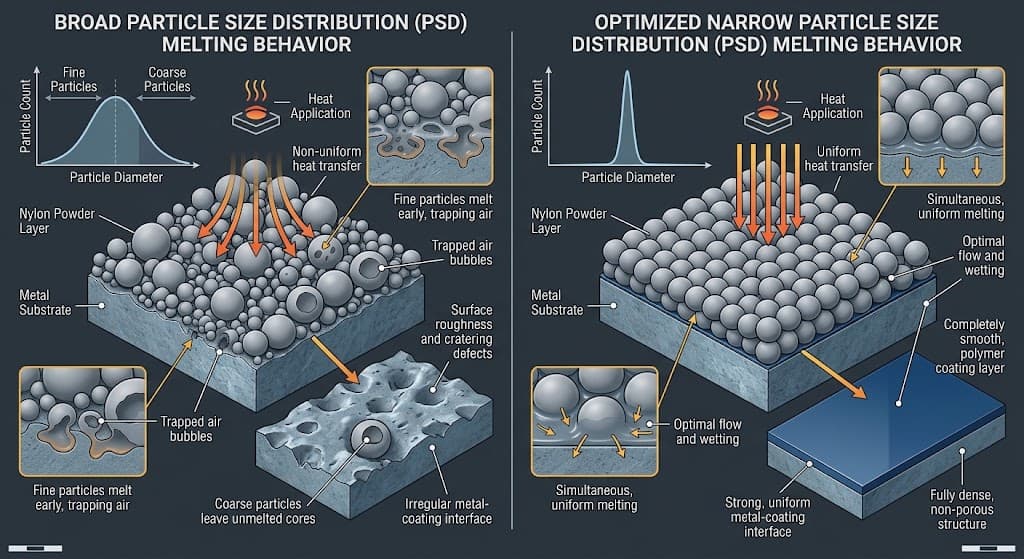

Нанесение покрытий в псевдоожиженном слое требует точного контроля суспензии порошковой матрицы. Идеальное состояние псевдоожижения достигается за счет равномерной газопроницаемости через пустоты в частицах. Чрезмерное соотношение мелкий порошок Это вызывает образование каналов или локальное кипение внутри слоя. При погружении предварительно нагретых металлических деталей в локальные области поглощают неровные агломераты порошка, вызывая локальные скачки толщины или внутренние термические напряжения. И наоборот, высокая концентрация крупных частиц вызывает оседание дна слоя, создавая характерный градиент, при котором нижние участки перекрываются, а верхние края остаются тонкими. Следовательно, относительный размах распределения (значение Span) является гораздо более надежным индикатором совместимости линии, чем только медианный размер частиц (D50). Порошки с широким распределением обеспечивают экономические преимущества, но разница в скорости плавления между крупной и мелкой фракциями оставляет скрытые межфазные пустоты внутри защитного слоя.
Часто задаваемые вопросы
1. Каков ваш минимальный объем заказа (MOQ)?
Для заказов образцов мы рекомендуем минимальный объем заказа в 5 кг, чтобы обеспечить достоверность теста.
Для оптовых заказов мы рекомендуем минимальный объем в 1000 кг; чем больше объем, тем ниже стоимость доставки.
2. О примере.
Образцы весом до 5 кг предоставляются бесплатно, стоимость доставки не включена.
3. О качестве.
Мы сертифицированы по стандарту ISO9001 и располагаем современным испытательным оборудованием, гарантирующим, что каждая партия продукции проходит проверку и соответствует требованиям качества перед отгрузкой.
4. О сроках доставки.
Обычно образцы отправляются в течение 3-5 дней, а оптовые заказы — в течение 7-10 дней.
5. Информация о транзакциях и способах оплаты.
Мы поддерживаем следующие способы оплаты: TT, LC, EXW, FOB, CIF, CNF.
